نبذة عن الجهاز
جهاز كشف المعادن التصويري ثلاثي الابعاد جهاز فينيكس Phoenix هو جهاز ماسح ارضي ثلاثي الأبعاد مع تقنية مسح أرضي جديدة تمامًا تضمن نتائج أسرع وأكثر دقة في العثور على الكنوز القديمة والدفائن والكشف عنها على أعماق كبيرة جدًا.
توفر شركة ميجا ديتكتشن عبر الماسح الأرضي Phoenix جهازًا احترافيًا فعالًا مع 3 أنظمة بحث تصويرية مناسبة للمنقبين المحترفين وصائدي الكنوز الباحثين عن الآثار والكنوز الذهبية.

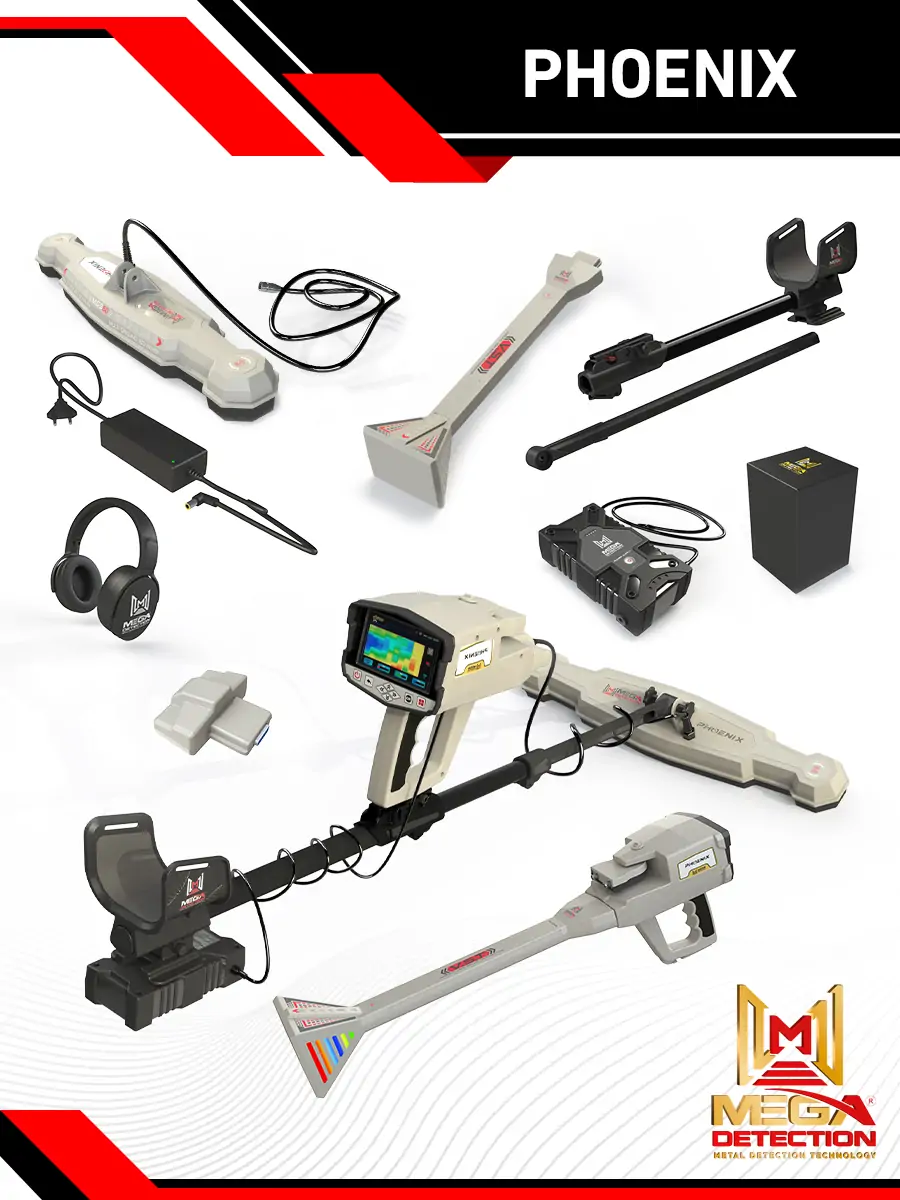

يضم جهاز فينيكس تكنولوجيا جديدة كليا لمسح الارض عبر مسبار الماسحة الارضية المتعددة M.G.S و مسبار وحدة الارسال والاستقبال عالي الاشارة V.S.T واللذان يقدمان ادوات مسح احترافية لمسح الارض لاعماق كبيرة بدقة وسرعة مع تمثيل نتائج المسح بشكل مرئي على شاشة الجهاز او عبر الكمبيوتر اللوحي عبر تطبيق Multi Visual Analyzer
جهاز Phoenix عبر ادوات المسح و انظمة البحث المدمجة هو جهاز متعدد الاستخدامات يمكن بواسطته البحث عن الكنوز الذهبية والدفائن على اعماق كبيرة , والتنقيب عن الآثار وكشف جميع انواع المعادن وكذلك كشف الفراغات والانفاق والكهوف.
جهاز المسح الارضي فينيكس جهاز احترافي مخصص لعمل المنقبين المحترفين ولكنه في نفس الوقت سهل الاستخدام للهواة والمبتدئين في مجال كشف الدفائن بفضل برنامجه متعدد اللغات بواجهة رسومية مبسطة توفر للمستخدم تجربة استخدام سلسة في تعيين اعدادات المسح الارضي واختيار انظمة البحث و عرض النتائج بشكل مرئي يضمن افضل اداء في كشف جميع الاهداف المدفونة بدقة.
اللغات المتوفرة في الجهاز :
الألمانية، الإنجليزية، الروسية، الفرنسية، الإسبانية، الفارسية، التركية، العربية
انظمة البحث فى جهاز فينيكس :
1 – نظام المسح الارضي التصويري [GROUND SCAN]

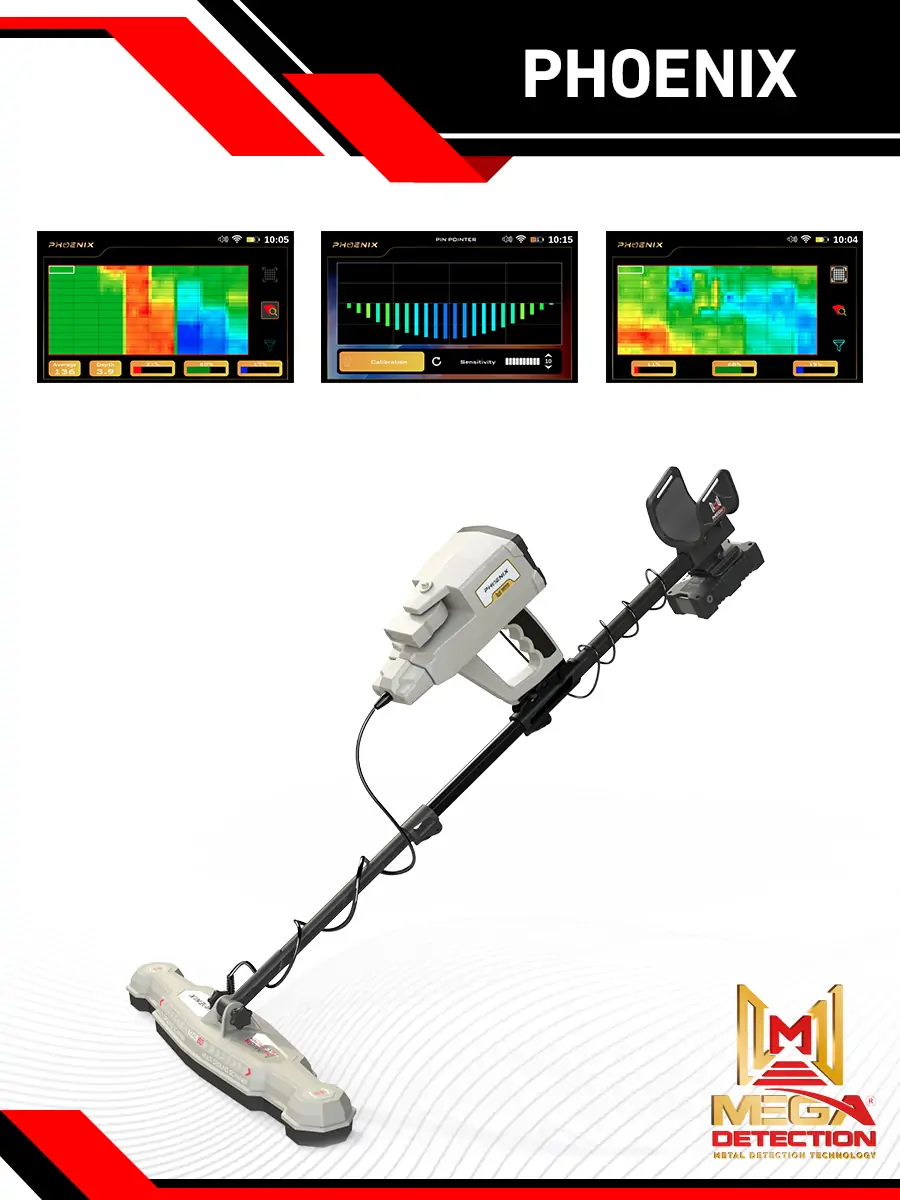

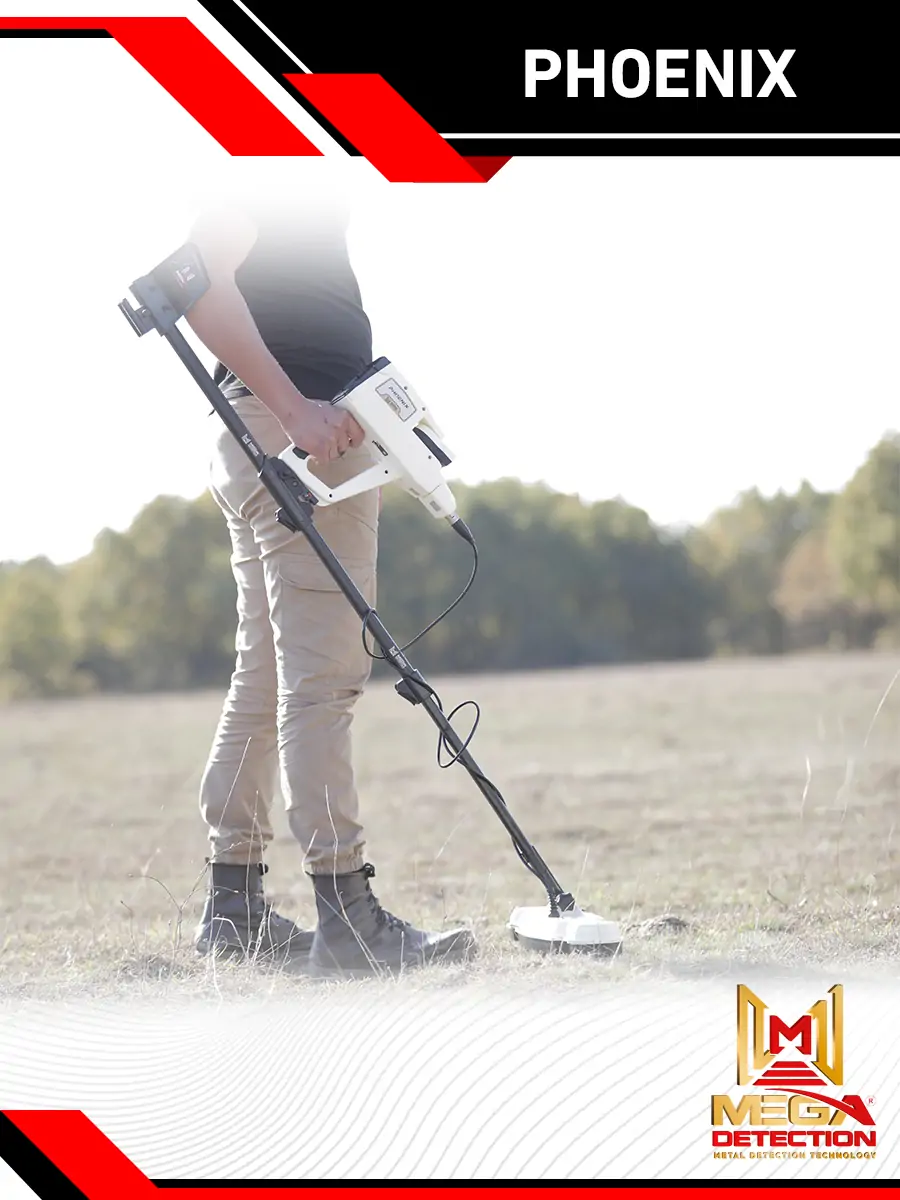

يعد نظام مسح الأرض ثلاثي الأبعاد اقوى نظام للكشف في جهاز Phoenix ، وقد تم تطويره بتقنية جديدة مدمجة في مسبار الماسحة الارضية المتعددة Multi Ground Scanner أو M.G.S اختصارا.
تتيح الماسحة الارضية المتعددة بتصميمها الفريد وسطحها الكبير المزود بحساسات استشعار متعددة , تغطية ومسح مساحة أكبر من الارض في وقت أقل ولكن بنتائج أكثر دقة.
يعرض نظام المسح الأرضي ثلاثي الأبعاد بيانات المسح التي تم الحصول عليها من الماسحة كصورة ثنائية الأبعاد على شاشة الجهاز أو كعرض رسومات ثلاثية الأبعاد على جهازالكمبيوتر اللوحي المرفق عبر تطبيق Multi Visual Analyzer كما سنشرح لاحقًا.
بعد تحديد النظام من القائمة الرئيسية ، يتيح برنامج الجهاز للمستخدم اختيار كيفية عرض نتائج المسح. هناك خياران:
1 – الجهاز ( عبر شاشة الجهاز )
يمكّن هذا الخيار ، إذا تم تحديده ، المستخدم من إكمال عملية المسح الأرضي ثلاثي الأبعاد باستخدام شاشة الجهاز حيث سيتم عرض النتائج مباشرة على الشاشة ، قبل أن يقوم المستخدم بضبط إعدادات المسح الأرضي عبر برنامج الجهاز و التي تتضمن الخيارات التالية:
- وضع المسح
يحدد هذا الخيار طريقة إجراء المسح الأرضي ، مما يعني كيفية تسجيل القياسات في كل نقطة مسح.
يوجد هنا وضعان للمسح:
- يدوي: في الوضع اليدوي ، يتم تسجيل قياس المسح الذي يتم إجراؤه يدويًا بواسطة المستخدم باستخدام الزر الأحمر في الوحدة الرئيسية للجهاز.
- اوتوماتيكي: في هذا الوضع ، يكون الجهاز مسؤولاً عن أخذ نقاط القياس تلقائيًا بدون تدخل المستخدم
- مسار المسح
يعبر عن شكل مسار حركة المستخدم عند إجراء المسح الأرضي ، وهناك نوعان:
- اتجاه واحد: في هذه الحالة ، يتم تسجيل نقاط المسح في كل خط مسح في اتجاه واحد. بمعنى آخر ، يكون اتجاه تسجيل القياسات في اتجاه معين في كل خط مسح ، على سبيل المثال ، بدءًا من الجنوب باتجاه الشمال ، وهكذا لكل سطر ، مما يعني أن نقاط البداية لخطوط المسح على نفس الجانب.
- متعرج Zigzag: هنا يكون اتجاه القياسات في خطي مسح متتاليين في الاتجاه المعاكس ، مما يعني أن نقطتي البداية لخطي مسح متتاليين تقع في جانبين مختلفين ( او بداية خط المسح التالي قرب نهاية الخط السابق)
- ابعاد شبكة المسح
وهي عبارة عن أبعاد لشبكة المسح الافتراضية المعبرة عن الارض المحددة لاجراء المسح عليها وتتكون من خلايا مرتبطة بعدد خطوط ونقاط المسح في كل خط مسح.
- العرض: هو عرض الشبكة أو بمعنى اخرعدد الأعمدة في الشبكة ، وهو مساوي لعدد خطوط المسح.
- الارتفاع : هو ارتفاع الشبكة أو عدد الصفوف في الشبكة ، وهو يساوي عدد نقاط المسح في كل خط مسح.
- نقطة البدء
وهي نقطة البداية لاجراء عملية المسح الأرضي داخل المنطقة المحددة مسبقًا ، ويمكن اختيار أحد الخيارين التاليين:
- من اليسار: في حالة اختيارها يجب على المستخدم بدء المسح من الزاوية السفلى – اليسرى من منطقة المسح المحددة
- من اليمين : في حالة اختيارها يجب على المستخدم بدء المسح من الزاوية السفلى – اليمنى من منطقة المسح .
بعد تعيين إعدادات المسح الأرضي الموضحة مسبقًا ، تعرض علامة التبويب “بدء المسح ” جدولًا يلخص الإعدادات المحددة مع زر لبدء المسح ، ويمكن للمستخدم الضغط على زر موافق لبدء عملية المسح وتسجيل النتائج.
أثناء عملية المسح ، سيتم تقديم القياس في كل نقطة مسح بشكل مرئي على الشاشة كشبكة ثنائية الأبعاد تتكون من صفوف وأعمدة من الخلايا وكل نقطة مسح يتم تمثيلها كخلية بها 4 خلايا فرعية بألوان محددة بناءً على نوع الهدف الذي تمر فوقه الماسحة الارضية.
يوضح الجدول أدناه نوع الهدف حسب لون الخلايا :
| أخضر | أزرق فاتح | أزرق | أصفر | أحمر |
| أرضية عادية | تجويف صغير | تجويف مثل نفق | الأشياء المعدنية | ذهب |
على الجانب الأيسر من الشاشة بالقرب من الشبكة ، هناك العديد من القيم المعروضة:
– X الحالي: يعرض رقم خط المسح الحالي أو رقم العمود الحالي في الشبكة.
– Y الحالي: يعرض نقطة المسح الحالية أو رقم الصف الحالي في الشبكة.
– القيمة: قيمة عددية مرتبطة بالقياس في نقطة المسح الحالية.
2 – الكمبيوتر اللوحي (التابلت)
إذا حدد المستخدم هذا الخيار على شاشة الجهاز ، فيجب عليه أولاً إجراء اتصال لاسلكي بين الجهاز والجهاز اللوحي (التابلت) ، ويجب عليه متابعة المسح الأرضي ثلاثي الأبعاد على جهاز Android اللوحي المرفق.
في هذه الحالة ، يختار المستخدم نفس إعدادات المسح الأرضي كما هو موضح سابقًا ، ولكن داخل تطبيق التحليل المثبت Multi Visual Analyzer وتصور بيانات المسح الأرضي كرسومات ثلاثية الأبعاد داخل التطبيق.
يمكن تثبيت تطبيق Multi Visual Analyzer على أي جهاز لوحي أو هاتف ذكي يعمل بنظام Android ، وله واجهة رسومية بسيطة متاحة بـ 12 لغة ، ويستخدم لضبط إعدادات المسح الأرضي ومسح البيانات المنقولة في الوقت الفعلي من الماسحة لتمثيلها كرسومات ثلاثية الأبعاد مختلفة الألوان التي تشير إلى أنواع الأهداف المختلفة مثل المعادن أو التجاويف أو الذهب كما في الجدول السابق.
يتضمن تطبيق Multi Visual Analyzer مجموعة من الأدوات لعرض البيانات من طرق عرض المساقط وأدوات مختلفة لمعرفة موقع وعمق هدف معين بصريًا ، ومرشحات لتصفية النتائج بناءً على أنواع هدف محددة.
2 – نظام البث المباشر [LIVE STREAM]
نظام البث المباشر هو نظام مسح أرضي قوي مع مسح مباشر في الوقت الحقيقي للأرض وتمثيل مباشر لقيم القياس على شاشة العرض أو اختياريًا على الكمبيوتر اللوحي عبر التطبيق المثبت عليه.
يتم إجراء عملية المسح في هذا النظام بواسطة المسبار العمودي عالي الإشارة (V.S.T) ، وهو مسبار جديد بتقنية فريدة لإجراء مسح عميق مباشر لاكتشاف أنواع مختلفة من الأهداف بما في ذلك المعادن الحديدية والمعادن غير الحديدية والتجاويف الارضية مثل الأنفاق أو الكهوف .

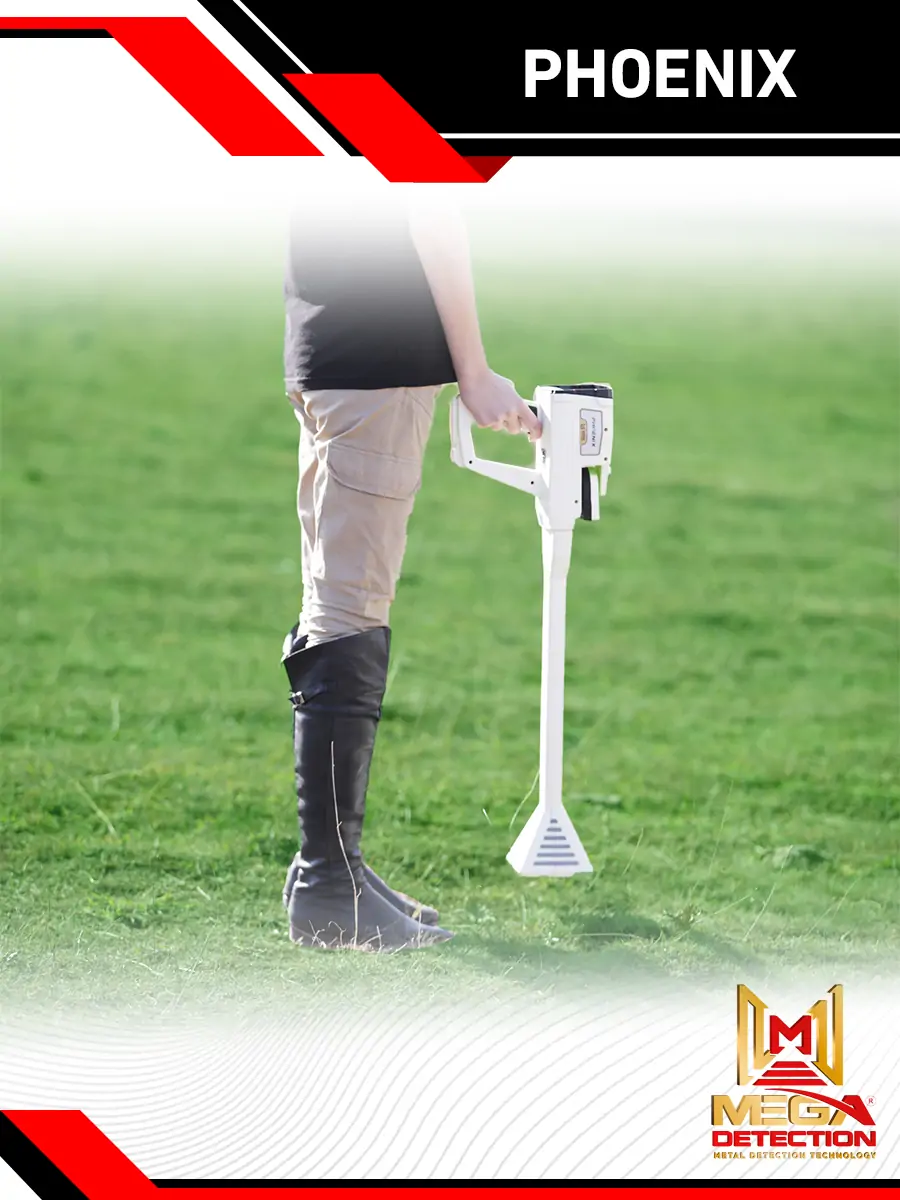

يتم تثبيت مسبار V.S.T بالجهة الامامية من وحدة Phoenix الرئيسية ، ويجب أن يكون المسبار دائمًا متعامد مع الأرض أثناء عملية المسح.

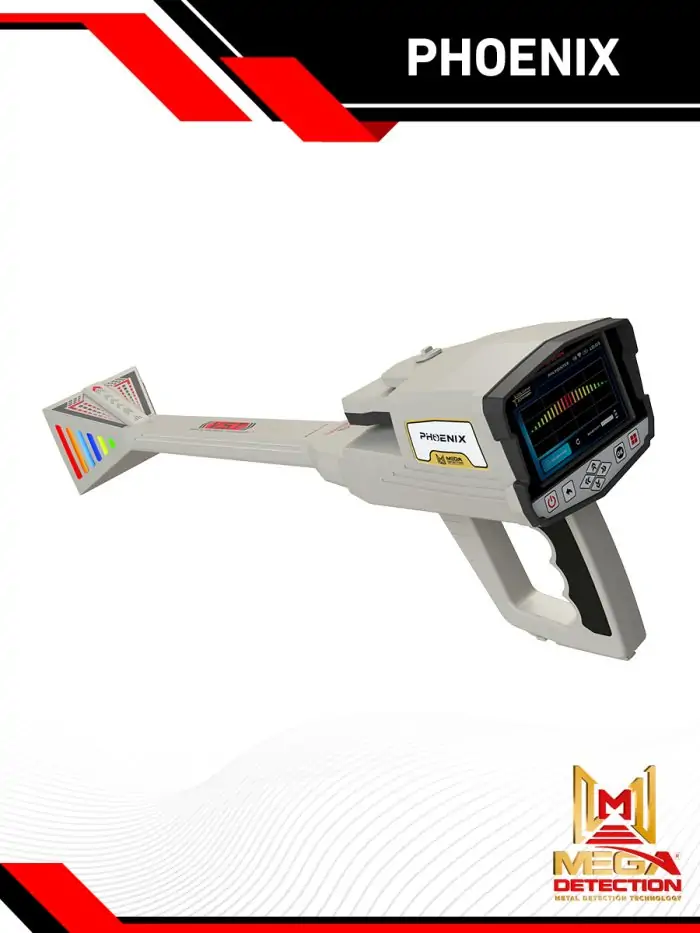

في نهاية المسبار يوجد مخروط رباعي الجوانب ذو وجهين يحتوي على مجموعة من المصابيح المضيئة (ليدات) التي تتغير ألوانها أثناء عملية المسح حسب نوع الهدف.
على سبيل المثال: عندما يقوم المستخدم بتحريك مسبار V.S.T فوق هدف من الذهب مثل قطعة نقدية ذهبية ، تضيء مصابيح LED باللون الأحمر ، وسوف تضيء باللون الأزرق عندما يمر V.S.T فوق نفق مثلا.
بعد تحديد نظام البث المباشر من القائمة الرئيسية ، تعرض الشاشة شاشة لمعايرة مسبار V.S.T أولاً ، ثم الانتقال مباشرة إلى شاشة البث المباشر التي تعرض تدفقًا مستمرًا من الألوان المتغيرة أثناء المسح بواسطة المسبار بناءً على نوع الهدف بشكل مشابه بالطريقة الموضحة لمصابيح LED ، على يمين الشاشة القيمة العددية للهدف المعروض ، يمكن للمستخدم هنا تغيير سرعة التدفق.
مثال: يكون اللون أحمر عند التقاط إشارة معدن ثمين مثل ذهب او فضة والأخضر للأرضية العادية.
يمكن للمستخدم أيضًا عرض تمثيل مرئي لنظام البث المباشر على الجهاز اللوحي عبر تطبيق Multi Visual Analyzer ، وفي هذه الحالة يجب عليه توصيل الجهاز والكمبيوتر اللوحي عبر البلوتوث ، واختيار البث المباشر داخل التطبيق.
سيعرض تطبيق Multi Visual Analyzer تدفقًا متغير اللون لبيانات المسح المستلمة من V.S.T ، وهنا أيضًا الألوان ترتبط بنوع الهدف بنفس الطريقة.
3 – نظام تحديد موقع الهدف [PINPOINTER]
نظام تحديد موقع الهدف Pen Pointer هو نظام يستخدم عادة بعد الحفر من أجل تحديد موقع الهدف المحتمل بدقة.
يتم إجراء عملية المسح هنا عبر مسبار V.S.T أيضًا ، وبطريقة مماثلة لنظام البث المباشر ، حيث يجب أن يكون المسبار عموديًا على الأرض أيضًا.
يستخدم Pen Pointer لتحديد وجود هدف معدني أو تجويف مع التحديد الدقيق للموقع الذي يوجد فيه المعدن أو التجويف مع تنبيهات صوتية عبر نغمة صوتية متغيرة أو تمثيل مرئي على الشاشة كرسم بياني شريطي ثنائي الأبعاد.
يوجد في شاشة النتائج العديد من الإعدادات التي يمكن للمستخدم ضبطها:
- الحساسية
ترتبط قيمة الحساسية بضبط حساسية الإشارة الملتقطة من خلال مسبار V.S.T ، وفقًا لهذه القيمة ، يتغير التمثيل المرئي للإشارات ونغمة إخراج الصوت.
- المعايرة
يمكن للمستخدم استخدام هذا الخيار لمعايرة حساسية المسبار في أي وقت وفقًا لنوع الأرض والتربة والتضاريس
- إعادة تعيين
يعيد هذا الخيار إعادة عملية المعايرة إلى قيمتها الافتراضية.
التمثيل المرئي للإشارات المستقبلة عبر المسبار على شاشة الجهاز هو على شكل رسم بياني شريطي ثنائي الأبعاد متغير الالوان والقيم .
في حالة إشارات هدف معدني (تمثال برونزي على سبيل المثال ) ، سيتكون الرسم البياني الشريطي من أشرطة متجهة لأعلى ، بطول مختلف ، بألوان متدرجة من الأخضر إلى الأحمر في المنتصف عند القيم القصوى ، ثم متدرج نحو الأخضر على الجوانب.
إذا كانت الإشارات المستقبلة للتجاويف – مثل نفق – فسيكون الرسم مكون من اشرطة او مستطيلات متجهة لأسفل ، بطول مختلف ، تتراوح من الأخضر إلى الأزرق الداكن في المنتصف عند القيم القصوى ، ثم متدرجة نحو الأخضر عند القيم الأدنى.
